> 제품소개 > 앨보소음기136,149
구조 및 특징



   * 소음 앨보는 닥트가 직각으로 꺾이는 부분에 설치하여 감음과 Turbulence를 줄이는데 그 설치목적이 있습니다.
     ELBOW의 내장재는 측면만이 유효하므로 축면만을 내장하며 내장 두께는 닥트 폭의 10% 이상이 되도록 하고 내장
     길이는 최소닥트의 2배 이상이 되도록 만듭니다.
     그리고 Turbulence를 줄이기 위해 가이드 배인을 설치합니다.

소음효과



   * 원형 앨보우나 맞대기엘보우, 직각엘보우 등과 가이드 배인의 설치 유무에 따라 감음도는 차이가 많이 나는데,
    일반적으로 저음역 보다는 중.고음역에서의 감음도가 좋습니다.
    엘보우로 기대할 수 있는 감음도는 500~1000Hz 사이에서 최고 10dB정도가 됩니다.




 주파수별감음도

소음엘보폭 /주파수 63 125 250 500 1000 2000

4000

1-in Thick Lining 0(150)

0 0 0 3 14 22

33

12(300)

0 0 1 10 18 30

30

24(600)

0 1 8 14 24 24

24

48(1200)

1 8 12 18 18 18

18

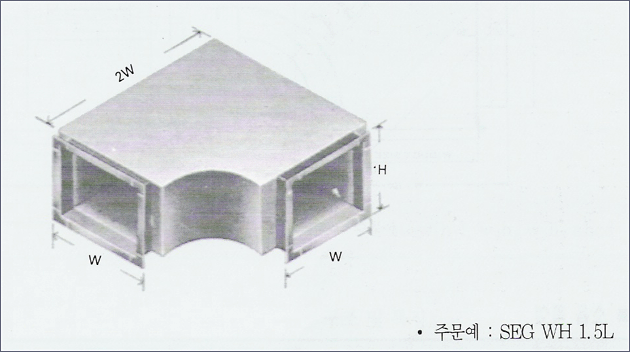

 규격

형식 규격 길이(L) 용도
SEG W*H 1.5L 저속닥트
SEP 2.0L 고속닥트
SEF 주문자의 요구 크린룸

   * SEG : GLASS BOARD + CLOTH + PUNCHING PLATE
   * SEG : GLASS BOARD + CLOTH + PUNCHING PLATE + 공기층
   * SEF : HIDEN FILM
