> 제품소개 > M-Line Diffuser


M-LINE 시공예

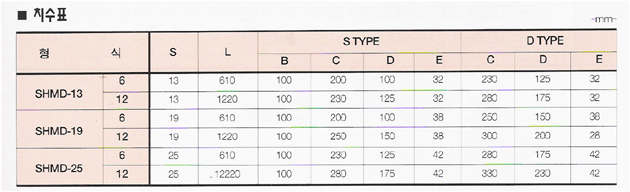

표준사양(SHMD TYPE)
근간 건출물의 대형화 및 고급화에 따른 건축, 전기 등의 마감공사와의 연계성을 살리고 DIFFUSER를 T-BAR 및 M-BAR에 직접 부착하며 조용하고 쾌적한 실내 공기분포를 얻을 수 있는 장점이 있다.
소음제거 및 보온을 위하여 내·외부에 아티론 보온판을 부착할 수 있으며 조건에 따라 길이는 610. 1220MM등 증감이 가능하다.

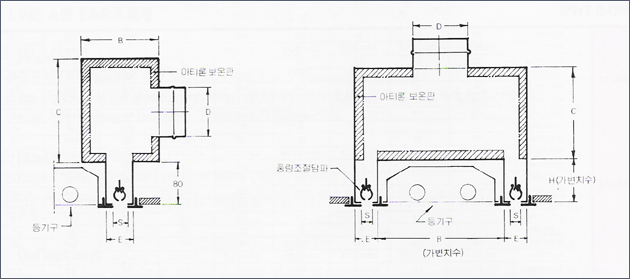

*상기 도면상의 H의 치수는 등기구설치 조건에 따라 변경된다.
 *CEILING HIGHT 및 SUP.RET.배열에 따라 "S","D"TYPE을 선정 사용할 수 있고 "S"TYPE의 경우 다른 한쪽은 RET(흡입구)로 사용할 수도 있다.
