SH-SP형 |
|
|
|
|

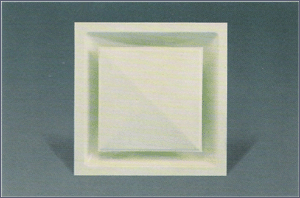

- SQUARE PAN DIFFUSER는 PAN을 상하로 조절하여 공기의
유동을 균일하게 처리할 수 있는
구조이며 냉방과 난방의 기류변화에
따라 PAN을 조절하여 수평 및
수직 도달거리를 원활히 조절할
수 있으며 타 DIFFUSER와 달리
DIFFUSER 내부의 노출을 최소화하며
제작되는 구조로서 특히 천장고가
낮은 백화점에 사용함.
|
|
|
 |
|
|
|
|
|
구조 |
|
|
|
|
* 360° 방향으로 취출되는 상하
조절형
*
로타리 ROUND DAMPER 부착시
CORE를 분리하여 DAMPER를 KEY로
조절함.
|
재질 및 마감 |
|
|
* STEEL : 지정색 분체도장
및 소부도장
*
ALUMINUM :
지정색 분체도장
및 소부도장
*
STAINLESS
STEEL : BUFFING(광택)
|
|
|
|

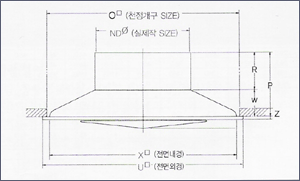

표준규격 |
|
|
|
|
| 규격(ND¢) |
Uㅁ |
Oㅁ |
Xㅁ |
P |
W |
R |
| SP 100 |
303 |
270 |
260 |
99 |
39 |
60 |
| SP 125 |
303 |
270 |
260 |
99 |
39 |
60 |
| SP 150 |
303 |
270 |
260 |
99 |
39 |
60 |
| SP 200 |
303 |
270 |
260 |
99 |
39 |
60 |
| SP 250 |
410 |
370 |
360 |
124 |
59 |
65 |
| SP 300 |
460 |
420 |
410 |
136 |
68 |
70 |
| SP 350 |
600 |
560 |
550 |
138 |
68 |
70 |
|
|
|
|
* 기타 규격은 당사에 문의바랍니다. (표준규격:mm)
|
|
