SH-RP형 |
|
|
|
|

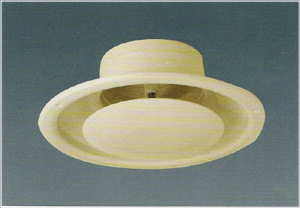

- ROUND PAN DIFFUSER는 PAN을 상하로 조절하여 공기의
유동을 균일하게 처리할 수 있는
구조이며 냉방과 난방의 기류변화에
따라 PAN을 조절하여 수평 및
수직 도달거리를 원활히 조절할
수 있으며 타 DIFFUSER와 달리
DIFFUSER 내부의 노출을 최소화하며
제작되는 구조로서 특히 천장고가
낮은 백화점에 사용함.
|
|
|
|
|
|
|
|
|
구조 |
|
|
|
|
* 360° 방향으로 취출되는 상하
조절형
*
로타리 ROUND DAMPER 부착시
CORE를 분리하여 DAMPER를 KEY로
조절함.
|
재질 및 마감 |
|
|
* STEEL : 지정색 분체도장
및 소부도장
*
ALUMINUM :
지정색 분체도장
및 소부도장
*
STAINLESS
STEEL : BUFFING(광택)
|
|
|
|

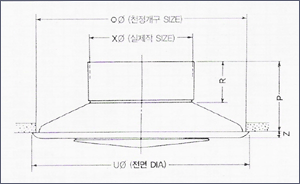

표준규격 |
|
|
|
|
| SIZE |
U¢ |
O¢ |
X¢ |
P |
R |
Z |
| RP - 125 |
270(335) |
220(280) |
120 |
115 |
65 |
4 |
| RP - 150 |
335 |
280 |
145 |
120 |
65 |
4 |
| RP - 200 |
425(335) |
350(280) |
195 |
130 |
65 |
6 |
| RP - 250 |
490(425) |
415(350) |
245 |
140 |
70 |
6 |
| RP - 300 |
560(490) |
485(415) |
295 |
150 |
70 |
8 |
| RP - 350 |
600(560 |
530(485) |
345 |
180 |
70 |
8 |
| RP - 400 |
650 |
590 |
395 |
180 |
70 |
10 |
|
|
|
|
* 기타 규격은 당사에 문의바랍니다. (표준규격:mm)
|
|
